Gat boren voor een WTW-unit: decentraal of centraal, welke doorvoer en welke maat

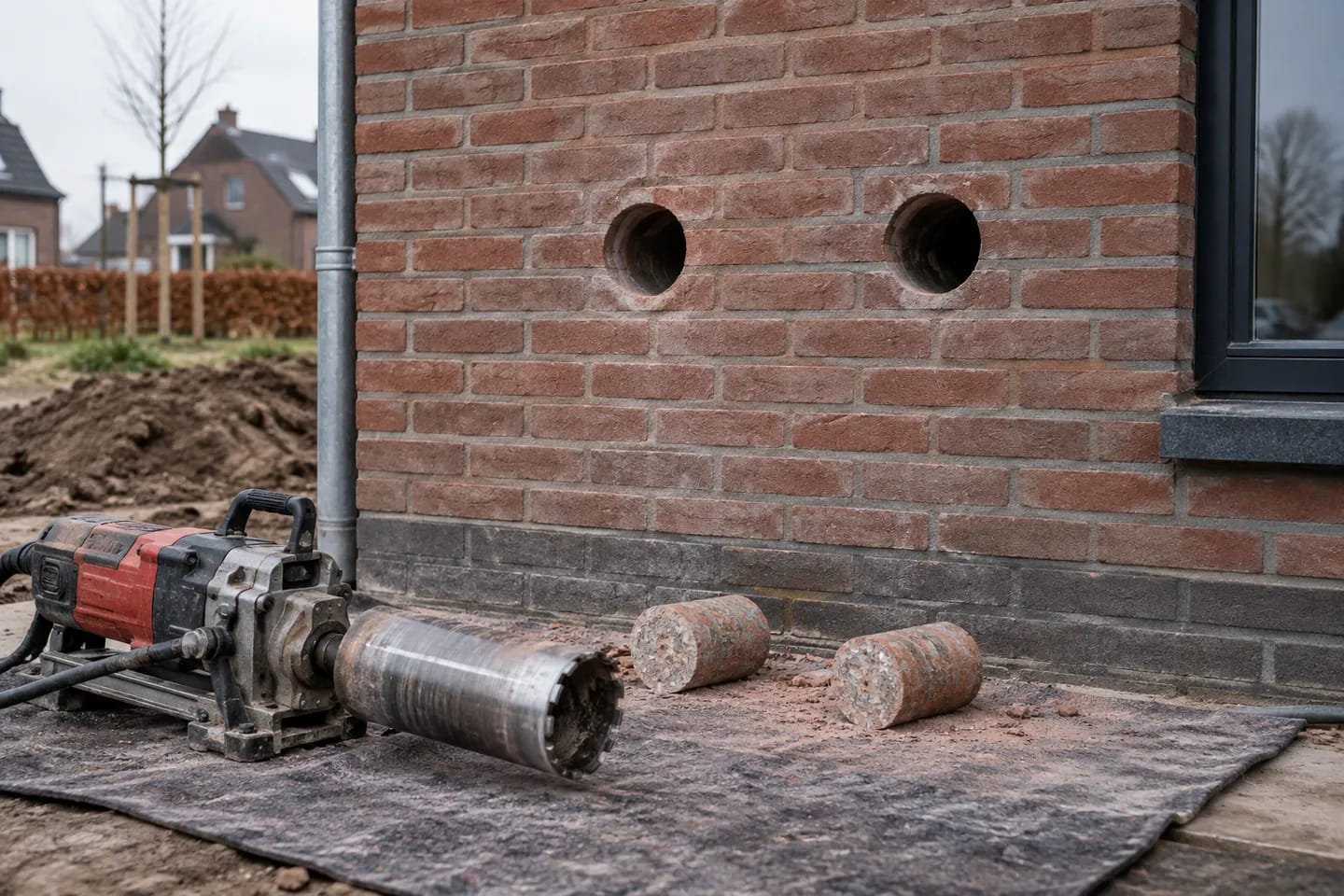

Een decentrale WTW-unit ventileert meestal één kamer en zit doorgaans in de buitenmuur van die kamer. Daarvoor zijn één of twee ronde openingen in de gevel nodig, in de maat die de fabrikant voorschrijft. Die maten lopen ver uiteen: de ClimaRad Ventura V1C vraagt twee gaten van Ø152 mm, de Blauberg VENTO Expert één kernboring van Ø180 mm, de Zehnder ComfoAir 70 minstens Ø270 mm en de Brink Air 70 Ø280 mm.

Roefs Grondwerken boort tot Ø200 mm. Valt de voorgeschreven opening daarbinnen, dan boren we die in metselwerk of (gewapend) beton; vraagt uw unit een groter gat, dan voeren wij die opening niet uit. Een centrale WTW werkt met kanalen en doorvoeren naar buiten; daarvan boren wij alleen de kernboringen in muren en vloeren, geen dakdoorvoeren.

Geef daarom eerst het merk, het exacte model en de installatiehandleiding door. Roefs Grondwerken verzorgt kernboringen van Ø50 tot 200 mm voor onder meer ventilatie en WTW, vanuit Geleen in heel Zuid-Limburg. Dante boort zelf; het plaatsen en aansluiten van de unit doet uw installateur.

WTW staat voor warmteterugwinning. Bij balansventilatie warmt de lucht die naar buiten gaat in een warmtewisselaar de verse buitenlucht op, voordat die binnenkomt. Milieu Centraal onderscheidt twee vormen: centrale balansventilatie voor het hele huis en lokale balansventilatie per kamer, ook wel decentrale balansventilatie genoemd.

Bij een centrale WTW voert één unit via buizen (kanalen) en ventielen lucht aan en af in alle kamers. Volgens Milieu Centraal wordt dat vooral in nieuwbouw toegepast. In een bestaande woning is vaak een grote verbouwing nodig, omdat in elke ruimte aparte buizen voor aanvoer en afvoer moeten komen.

Bij een decentrale WTW heeft een kamer een eigen unit, die meestal in de buitenmuur van die kamer wordt verwerkt. Er zijn dan geen kanalen door het huis nodig: volgens Milieu Centraal zit er alleen een buis in de muur, en ventileert de unit twee kamers, dan zijn soms korte kanalen naar de muur nodig. Milieu Centraal noemt lokale balansventilatie geschikt voor een bestaand huis, in één ruimte zoals de woonkamer of in meerdere kamers.

Gaat het om de afvoer van een afzuigkap of een badkamerventilator, zonder warmteterugwinning? Lees dan hoe u maat en plek voor een afzuigkapdoorvoer bepaalt. Voor ventilatie onder de begane grondvloer leest u hoe u de kruipruimte ventileert via gaten in de gevel.

In de installatiehandleiding staat hoe groot de opening moet zijn, soms als boormaat en soms als maat van de muurbuis of mantelbuis die erin komt. Die twee zijn niet hetzelfde: bij de Zehnder ComfoAir 70 heeft de mantelbuis een buitenmaat van 250 mm, terwijl de kerngatboring minstens 270 mm moet zijn. Geef daarom de boormaat uit de handleiding of de boormal door; hoe u die afleidt, leest u in de diameter van een kernboring bepalen.

De tabel toont wat vier fabrikanten voor één model voorschrijven. Een ander model of een nieuwere versie van dezelfde unit kan afwijken; de handleiding van uw exacte toestel is leidend.

Vraagt uw unit, zoals de Brink Air 70 of de Zehnder ComfoAir 70, een opening boven Ø200 mm, dan boort Roefs die niet, ook niet in een kleinere maat die bijna past. Vraag uw installateur in dat geval naar een model met kleinere doorvoeren. Net als bij de twee gaten voor een monoblock-airco geldt: rond de maat van de fabrikant niet af om binnen een boorbereik te passen.

Of het gat naar buiten moet aflopen, verschilt per fabrikant. Brink laat bij de Air 70 de keuze tussen Ø280 mm haaks en Ø260 mm onder 3°; het toestel moet in beide gevallen met afschot naar buiten worden geplaatst. Blauberg vraagt dat de luchtbuis minstens 3 mm naar buiten afloopt en ClimaRad schrijft voor de gaten altijd afwaterend te boren. Zehnder vraagt bij de ComfoAir 70 juist een horizontale as van het boorgat. Neem dus niet het afschot van een airco-doorvoer over, maar geef door wat de handleiding van uw unit zegt.

Ook de plek ligt vast in de handleiding. Blauberg tekent bij de VENTO Expert minstens 300 mm tot het plafond, de zijwand en het raamkozijn. ClimaRad vraagt bij de Ventura V1C minstens 90 mm tussen de afgewerkte vloer en de onderkant van de boormal, 100 mm vrije ruimte boven het toestel en aan één zijde 300 mm voor onderhoud. Zehnder noemt voor de ComfoAir 70 vrije ruimte van 32 cm links, 42 cm rechts en 55 cm boven de as van de buis, en 80 cm vóór de muur om de unit eruit te kunnen halen. Brink waarschuwt de Air 70 niet boven een raam of deur te plaatsen, vanwege druppels en ijspegels onder de buitenkap.

De muurdikte telt ook mee. Brink noemt voor de Air 70 muren van 270 tot 600 mm, Zehnder voor de ComfoAir 70 een wanddikte van 275 tot 600 mm, of 900 mm met een verlengset. Bij een spouwmuur loopt de muurbuis door binnenblad, spouw en buitenblad. ClimaRad biedt bij een gemetselde gevel ook een rooster in waalformaat, waarbij buiten een baksteen wordt verwijderd in plaats van geboord. Wat de opbouw van uw gevel betekent voor de boring, leest u in diamantboren in metselwerk of beton.

Markeer de plek binnen én buiten en controleer of er leidingen in de muur zitten; Brink noemt die controle als eerste stap vóór het boren. Is de gevel van beton, lees dan ook waarom wapening de boorplek kan bepalen. Wat u verder klaarzet, staat in een kernboring voorbereiden.

Een centrale WTW-unit is via kanalen met de kamers verbonden, en ook de buitenlucht en de afvoerlucht lopen via kanalen. Brink schrijft voor zijn Flair 325 voor dat de buitenlucht aan de beschaduwde kant van de woning wordt aangezogen, bij voorkeur uit de gevel of de overstek. De afvoer gaat bij voorkeur via een geïsoleerde ventilatiedakdoorvoer naar buiten. De kanaaldiameter van die unit is volgens Brink Ø160 mm.

Roefs Grondwerken boort bij een centrale WTW alleen de kernboringen in muren en vloeren tot Ø200 mm, bijvoorbeeld de geveldoorvoer voor de buitenlucht of een kanaal door een betonvloer. Dakdoorvoeren, het kanaalwerk en het plaatsen van de unit vallen buiten onze opdracht; die verzorgt de installateur. Let op: een kanaal van 160 mm past niet vanzelf in een boring van 160 mm, want isolatie en muurdoorvoer tellen mee.

Milieu Centraal adviseert een nieuw ventilatiesysteem te laten ontwerpen en installeren door een deskundige. Laat de installateur daarom eerst de plaats en maat van elke doorvoer vastleggen; daarna boren wij op die maat. Komen er meerdere doorvoeren in één woning, zet ze dan op één boorpuntenlijst met de installateur.

Bij Roefs Grondwerken kost een kernboring van Ø50–60 mm vanaf €155 in metselwerk en vanaf €180 in (gewapend) beton. Voor de Ø180 mm die Blauberg voor de VENTO Expert voorschrijft, geldt vanaf €250 in metselwerk en vanaf €290 in beton. Ø200 mm, de grootste maat die wij boren, kost vanaf €275 in metselwerk en vanaf €320 in beton. Alle prijzen zijn all-in: inclusief 21% btw, voorrijkosten en een boordiepte tot 450 mm.

Een spouwmuur met isolatie kan dikker zijn dan 450 mm. Alleen bij een wand of vloer dikker dan 450 mm, zware wapening, moeilijke bereikbaarheid, boren op hoogte of extra opbouwtijd spreken we vooraf een meerprijs af. Staat uw maat, zoals Ø152 mm, niet als eigen regel in de prijslijst, vermeld die exacte maat dan in uw aanvraag; u krijgt de prijs vooraf. Twee gaten van dezelfde diameter in hetzelfde materiaal op één adres geven 10% korting op het totaal. Bekijk ook de prijzen per diameter voor metselwerk en beton.

Dante boort zelf en neemt binnen 1 werkdag persoonlijk contact op. Maten nog niet bekend? Stuur wat u weet; de rest bespreken we. Stuur zo mogelijk mee:
