Welke diameter heeft een kernboring nodig?
Bepaal de juiste diameter voor een kernboring in beton of metselwerk voor afvoer, ventilatie, kabels en mantelbuizen tot 300 mm.
De maat op een buis is niet automatisch de juiste maat voor het boorgat. Speling, mof, isolatie en afdichting bepalen samen welke diameter nodig is.
Kernpunt
Meet niet alleen de nominale buisdiameter. Bepaal de grootste buitenmaat van buis, mof of isolatie en tel de ruimte op die nodig is voor montage en een duurzame afdichting.
Inhoud van dit artikel
Begin bij wat er door de opening moet

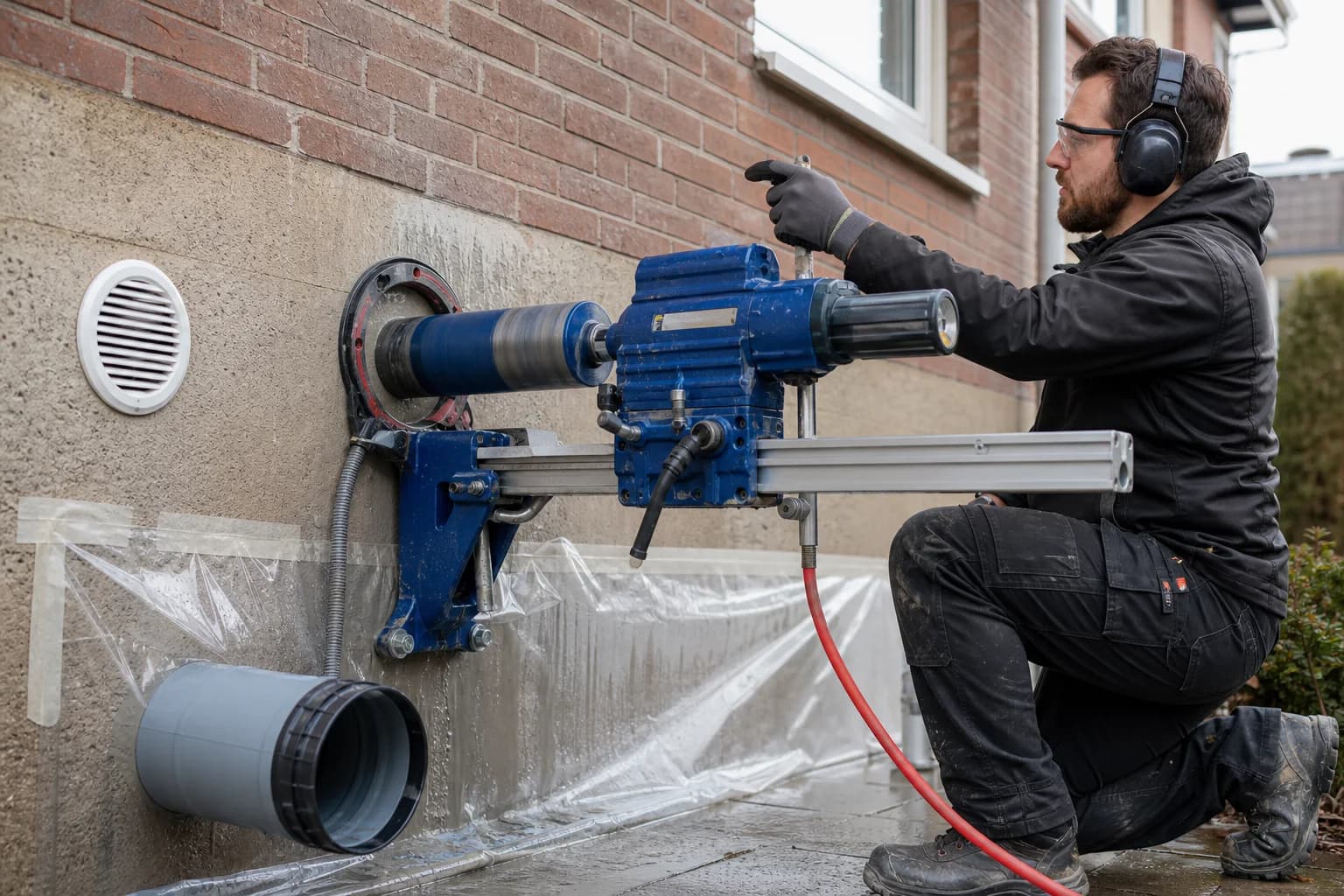

Een kernboring is een ronde, maatvaste opening in beton of metselwerk. De juiste boormaat volgt uit de toepassing: een afvoerbuis, ventilatiekanaal, kabelbundel of mantelbuis heeft telkens andere buitenmaten en eisen aan de afdichting.
Noteer daarom het exacte product dat door de constructie gaat. Kijk naar de grootste buitenmaat, niet alleen naar de maat die op de buis staat. Een mof, koppeling of isolatielaag kan breder zijn dan het rechte leidingdeel.
- Type buis, kanaal of mantelbuis
- Grootste buitenmaat van koppeling of mof
- Benodigde isolatie of beschermlaag
- Gewenste afdichting aan binnen- en buitenzijde
Montagespeling is nodig, maar een te groot gat ook niet
Een buis exact door een boorgat met dezelfde diameter proberen te schuiven werkt zelden. Kleine afwijkingen in boorhoek, wanddikte en buispositie maken montage dan onnodig lastig. Er is ruimte nodig om de leiding te stellen en rondom af te dichten.
Te veel ruimte is evenmin ideaal. Een groot verschil vraagt meer vul- of afdichtingsmateriaal en kan de bevestiging van de doorvoer lastiger maken. De benodigde speling hangt af van de gekozen manchet, mortel, kit of andere afdichting. Volg daarbij altijd de maatvoering van het gebruikte systeem.
Afvoer, ventilatie en kabels vragen elk een andere benadering
Bij riolering tellen naast de buis ook afschot, aansluiting en waterdichte afwerking. Een ventilatiekanaal kan een vaste buitenmaat of isolatiemantel hebben. Voor kabels wordt vaak eerst een mantelbuis geplaatst, zodat later kabels kunnen worden vervangen zonder opnieuw te boren.

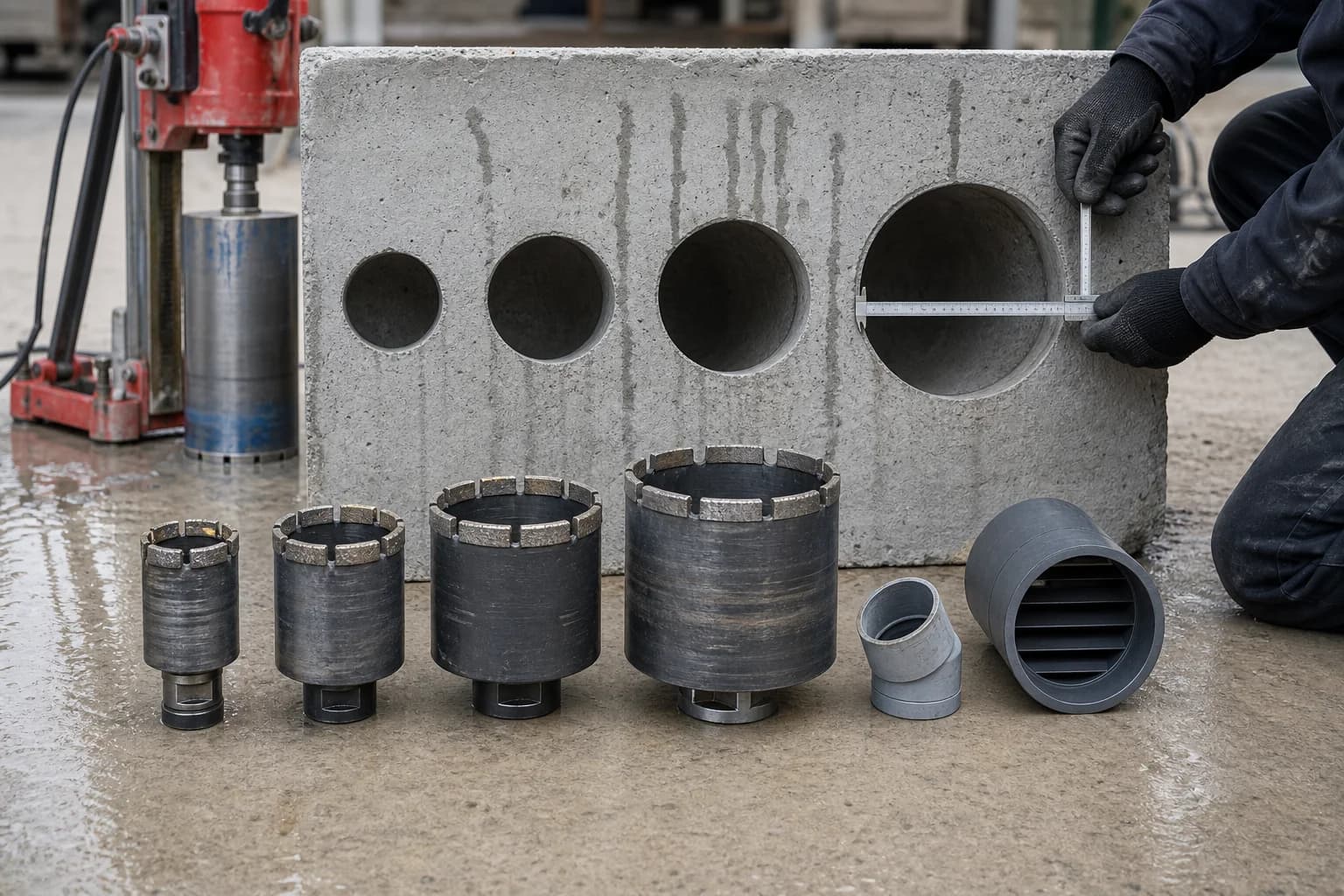

Roefs Grondwerken voert diamantboringen uit tot 300 mm diameter. Dat maximum zegt alleen iets over de mogelijke boormaat. Wanddikte, materiaal, wapening, bereikbaarheid en constructieve toestemming bepalen of de gekozen opening op de gewenste plek uitvoerbaar is.
Schuin boren voor een leiding met afschot
Een afvoerleiding moet soms onder een hoek door een wand. Dan worden beginpunt, eindpunt, wanddikte en gewenste helling samen uitgezet. Alleen het hart van het gat aan één zijde markeren is onvoldoende.
Met deze gegevens kan de boormaat worden gecontroleerd
Stuur foto’s van beide zijden van de wand of vloer, het aantal openingen, de beoogde toepassing en de maatvoering van het product dat wordt doorgevoerd. Geef ook de dikte en het materiaal van de constructie door, voor zover bekend.

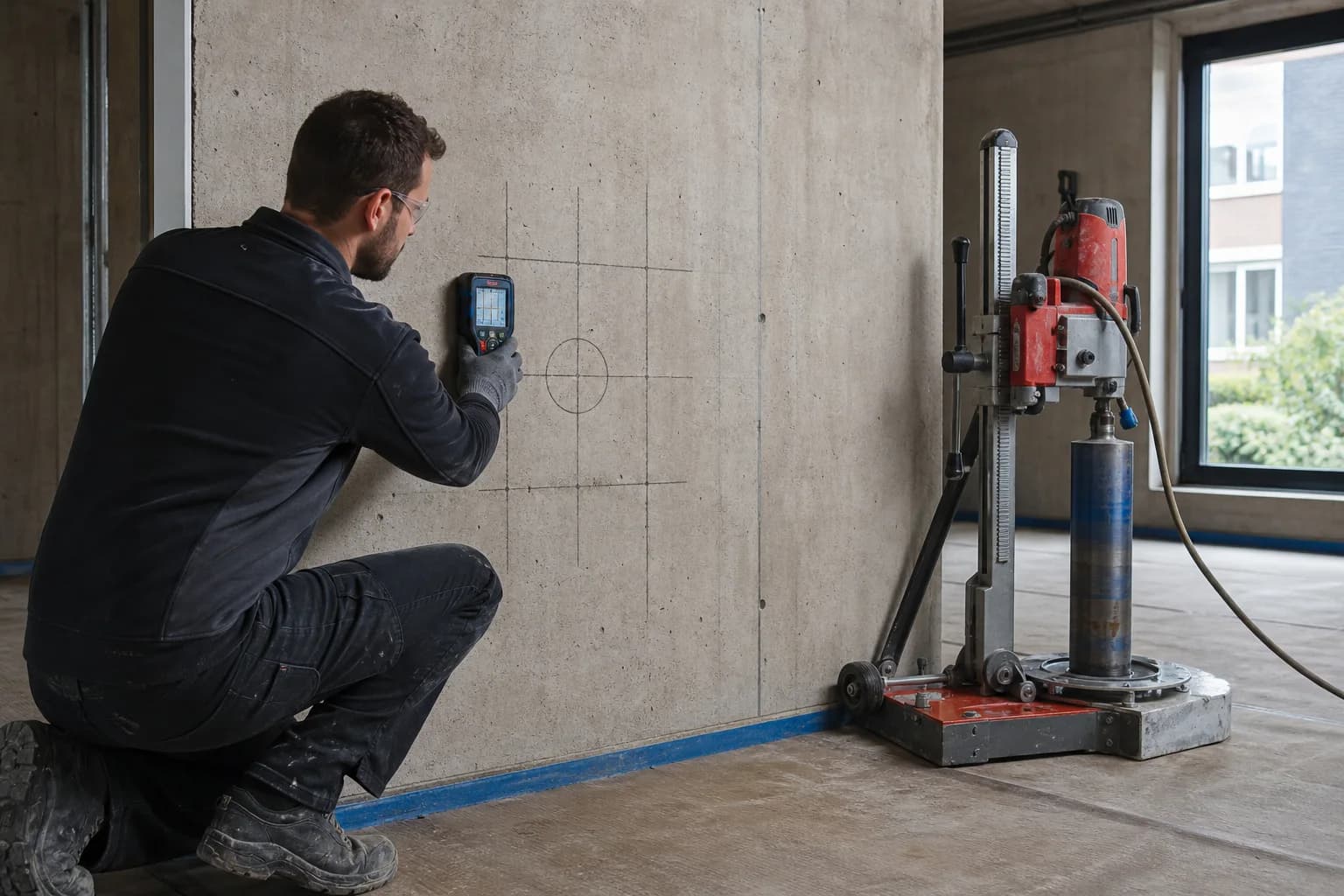

Markeer de gewenste positie pas definitief nadat bekende kabels, leidingen en constructieve wapening zijn meegenomen. Bij een dragend onderdeel kan een constructeur of boorplan nodig zijn voordat de opening wordt gemaakt.
Praktische controlelijst
- Exact type en buitenmaat van buis, kanaal of mantelbuis
- Mof, koppeling en isolatie in de maat meenemen
- Afdichtingssysteem en benodigde montageruimte bepalen
- Foto’s van beide zijden van de constructie maken
- Wand- of vloerdikte en materiaal vastleggen
- Kabels, leidingen en wapening vooraf controleren
Veelvoorkomende fouten
- De nominale buismaat als boormaat gebruiken
- Een mof of isolatielaag vergeten mee te meten
- Zonder plan extra ruim laten boren
- Alleen aan één zijde de boorpositie controleren
Betrouwbare bronnen
Verder binnen deze kennisbank
Dit artikel helpt bij de praktische voorbereiding van een kernboring. De boorpositie blijft afhankelijk van constructieve toestemming, wapening, aanwezige installaties en veilige bereikbaarheid. Bij twijfel zijn een constructeur, boorplan of leidingdetectie nodig.
